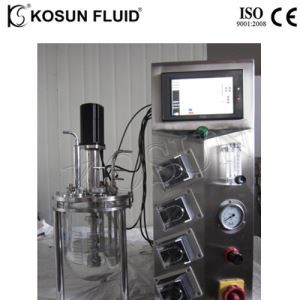

Bio Reactor

Volumen de llenado

65-80%

Material

Las partes húmedas son SS316L y otras SS304.

Acabado de la superficie

la superficie interna es de 0,28-0,4 μm mediante pulido mecánico, (pasivación o electro pulido son opcionales)
la superficie exterior es 0.4-0.8μm por acabado satinado.

Presión

Presión de trabajo dentro del recipiente: 0.2mpa
Presión de diseño dentro del recipiente: 0.25mpa
Presión de trabajo dentro de la chaqueta: 0.3mpa
Diseño de presión dentro de la chaqueta: 0.35mpa
La presión también puede diseñarse de acuerdo con los requisitos de detalle del cliente.

Agitación

1.bio reactor uso SEW desacelerador
2. top agitador mecánico con dos capas de impulsor de cuchilla, una capa antiespumante y cuatro deflectores.
3. sello mecánico (sello mecánico simple o doble)
4. rango de velocidad: 50-400rpm (depende del tamaño del recipiente)

Equipo de embarcación

1. usar la inoculación de la llama del alcohol
2. valle de muestreo estéril y válvula de fondo
3.PH, DO, temp. sensor en el lado inferior, vidrio lateral, tapa con sonda de nivel y espuma, y mirilla de 12v con lámpara, etc.

Construcción

Piso tipo
Un reactor con un sistema de control (Siemens PLC y HMI)

Panel de operación

Versión en chino e inglés

Componentes principales y controles del sistema

PH

1. Control y medida en línea, y control totalmente automático de digitalización;
2.PH, ácido y control de banda base. La bomba peristáltica se ajusta automáticamente para alimentar el ácido y la base;
3. Rango de control 2-12pH, medida de precisión ± 0.01 pH, precisión de control ± 0.1 pH;
4. Tiene función de alarma automática.
5.pH sensor y línea de transmisión de señal, Mettler toledo

HACER

1. Control y medida en línea, cascada con rpm; Pantalla digital.
2. Rango 0-100% o 0-200%, precisión ± 1%;
3. Tiene función de alarma automática;
4.DO sensor y línea de transmisión de señal, Mettler toledo

Control de espuma

1. Control automático y alarma automática;
2. Verificación de electrodo de acero inoxidable, bomba peristáltica agregar automáticamente antiespumante.

Control de alimentación

1. Controle automáticamente y alarma automáticamente;
Verificación del electrodo del acero 2.Stainless, bomba peristáltica que alimenta automáticamente

Temperatura. controlar

1.PID procesamiento de señal de digitalización completa, configuración de control de digitalización
El agua 2.Circulating controla automáticamente la temperatura
3.Medida entre 0-150 ° C, rango de control 15-45 ° C, precisión de control ± 0.2 ° C
4.Pt 100Ωtemp. Sensor
5. Sistema con calentador eléctrico para controlar la temperatura dentro del recipiente
6. Circulación de la bomba de agua
7. válvula Sólidoide para controlar

Girar velocidad

1. Control automático, con la función de alarma automática
2. Convertidor de frecuencia Siemens para ajustar la velocidad.

Presión

1 Ajuste manual con manómetro y válvula manual (sistema estándar)
2. Ajuste automático con transmisor de presión y válvula PID y válvulas neumáticas (opcional)

Flujo de aire

1. Ajuste manual con medidor de rotor y válvula manual (sistema estándar)
2. Ajuste automático con medidor de flujo de masa y válvulas neumáticas (opcional)
3. Aire en filtro, filtro de gas de cola, con cartucho PALL, precisión 0.2μm

Esterilización

1.it puede ser SIP conectando con vapor
2. Control manual con válvula manual (estándar)
3. Control automático con válvulas neumáticas (opcional)

Controlar

Siemens PLC y Siemens 10.4 "pantalla táctil LCD (HMI) y programa RITAI

ordenador personal

1.PC con software Kingview para la función de grabación (opcional)
2.PC con control remoto de Siemens y función de grabación Kingview (opcional)
3. impresora (opcional)
